電子產品設計的步驟是什么

從事電子產品設計有將近兩年的時間了，今天有時間來給大家分享一下電子產品設計的一般步驟。

第一步：立項。在確定，某個產品是否可以研發，是要看社會對于它的需求度，還是未來市場的前景。經過多次討論，確立產品定位，開始研發。

第二步：可行性談?wù)?。根?jù)要實現的目標，來逐步討論，看是否有瓶頸或者不可實現的地方，從而轉變研發道路。

第三步：控制電路設計。電路控制是一個電子產品的大腦，因此這個部分尤為重要，這一部分往往投入的時間和精力最多，只有控制電路初見雛形，才能進行下一步。

第四步：樣品制作。完成電路設計，就可以組建外圍設備，一般情況要做很多樣品，逐步改造。

第五步：樣品測試。測試產品能否完成預期的目的，并且進行老化測試，在有些時候還需要進行暴力測試，以確定其穩定性和可靠性。

第六步：批量生產。目前有許多代工企業，設計出來的產品，要發給多家代工廠，讓其給出生產報價，擇優的同時考慮價格因素。

電子產品設計的兩大基本原則

電子產品的實用性普及是一個從緩慢到快速的過程，在這個加速度的過程中實用性的電子產品涉及到的消費群體數量快速膨脹。但企業在進行電子產品設計時不僅僅只關注產品淺層面的一些問題，還需要對產品的性能及外觀的平衡性，電子產品的用戶接受程度等方面來進行考量，因此在信譽好的電子產品設計中設計人員需要注意以下兩大基本原則。

1、美觀性和實用性的統一原則

在電子產品剛剛出現的初期，電子產品獨特的功能就是其最吸引消費者的點，但隨著各類電子產品加速度發展中的大量出現，電子產品設計人員在產品設計時還需要根據消費者的喜好來對產品的美觀性進行設計，電子產品設計師還需要在產品外觀和產品的實用性之間進行平衡，否則只有外觀精美而沒有實際突出功能的產品，和功能突出但外觀卻無法吸引消費者的產品，都一樣無法在這個競爭日益激烈的市場脫穎而出。

2、智能化和人性化的統一原則

電子產品智能化已經成為了電子產品的一個明確的發展趨勢，口碑好的電子產品設計師大多數都在考慮如何提升自身產品的智能化程度。無論什么電子產品都需要有客戶使用才能得到發展空間，讓客戶使用中更加方便才能贏得客戶的購買欲望。因此電子產品的智能化和人性化都是非常重要的指標，在電子產品設計之初就應當遵循將兩者統一化的原則。

社會的進化必然離不開各種實用性科技的支持，電子產品的發展也必然需要遵循人類習慣的社會發展規律來進行調整，而電子產品設計整個電子產品生產中最頂層的部分，只有重視電子產品設計才能開發出最符合大眾口味的獨特性電子產品。

電子產品高溫老化的原理

電子產品高溫老化的原理

隨著電子技術的發展，電子產品的集成化程度越來越高，結構越來越細微，工序越來越多，制造工藝越來越復雜，這樣在制造過程中會產生潛伏缺陷。對一個好的電子產品，不但要求有較高的性能指標，而且還要有較高的穩定性。電子產品的穩定性取決于設計的合理性、元器件性能以及整機制造工藝等因素。目前，國內外普遍采用高溫老化工藝來提高電子產品的穩定性和可*性，通過高溫老化可以使元器件的缺陷、焊接和裝配等生產過程中存在的隱患提前暴露，保證出廠的產品能經得起時間的考驗。

1 高溫老化的機理

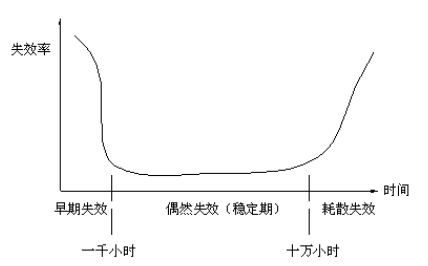

電子產品在生產制造時，因設計不合理、原材料或工藝措施方面的原因引起產品的質量問題有兩類，第一類是產品的性能參數不達標，生產的產品不符合使用要求;第二類是潛在的缺陷，這類缺陷不能用一般的測試手段發現，而需要在使用過程中逐漸地被暴露，如硅片表面污染、組織不穩定、焊接空洞、芯片和管殼熱阻匹配不良等等。一般這種缺陷需要在元器件工作于額定功率和正常工作溫度下運行一千個小時左右才能全部被激活(暴露)。顯然，對每只元器件測試一千個小時是不現實的，所以需要對其施加熱應力和偏壓，例如進行高溫功率應力試驗，來加速這類缺陷的提早暴露。也就是給電子產品施加熱的、電的、機械的或多種綜合的外部應力，模擬嚴酷工作環境，消除加工應力和殘余溶劑等物質，使?jié)摲收咸崆俺霈F(xiàn)，盡快使產品通過失效浴盆特性初期階段，進入高可*的穩定期。電子產品的失效曲線如圖1所示。

老化后進行電氣參數測量，篩選剔除失效或變值的元器件，盡可能把產品的早期失效消滅在正常使用之前。這種為提高電子產品可*度和延長產品使用壽命，對穩定性進行必要的考核，以便剔除那些有“早逝”缺陷的潛在“個體”(元器件)，確保整機優秀品質和期望壽命的工藝就是高溫老化的原理。

2 高溫老化室空間結構和絕熱措施

2.1 老化室的空間布置

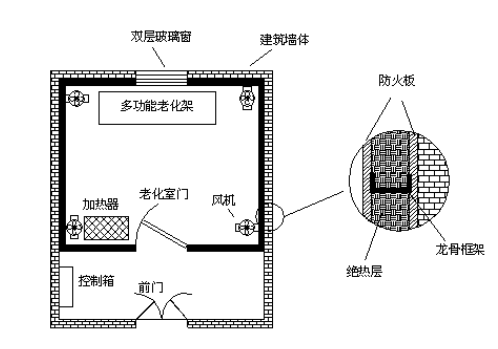

根據電子產品高溫老化的要求以及我單位的實際情況，對一間廠房進行了改造裝修，其重點放在空間布置和絕熱設計上。平面布置如圖2所示，房間被分成兩部分，外間作為控制室，控制箱懸掛在控制室的墻上。內間作為高溫老化室，是由絕熱材料形成的密閉空間。頂部采用鋼龍骨吊頂，吊頂一角留有活動板以便維修人員進入頂部進行維護，控制室的控制線經過吊頂上部，然后再分布到老化室的各個部分。絕熱墻體采用鋼龍骨框架，保證有足夠的強度和剛度，絕熱墻體兩面覆防火板，中間填充絕熱材料，如巖棉等(25oc時熱導率約0.04w·m-1·k-1)。老化室的門雙面覆鍍鋁鋅鋼板，中間填充絕熱材料，門框與門之間采用硅橡膠密封。后墻推拉窗及前墻觀察窗采用雙層玻璃結構，具有良好的密封和絕熱效果，同時便于采光和監視。在老化室墻體四角放置四個風機，以便室內空氣循環流動，均勻室內空氣的溫度。

2.2 老化室熱平衡計算

老化室內溫度升高所需的熱量*加熱器提供，加熱器采用不銹鋼鎧裝結構，加熱器之間采用銅排連接，固定牢*，外面用鍍鋅鐵網進行防護。

不考慮熱量散失的理想條件下，老化室達到設定老化溫度所需的熱量：q=(c1m1+c2m2)×(t1-t0)

c1為老化室內空氣的比熱容(約1.005kj·kg-1·k-1，不同溫度下略有不同);

c2為被老化的產品的平均比熱容(kj·kg-1·k-1);

m1為老化室內空氣的質量;

m2為被老化的產品的質量;

t1為設定的老化溫度(℃);

t0為老化室的初始環境溫度(℃);

實際情況下，密封和絕熱不可能是理想狀態，所以，熱量損失是不可避免的。根據空氣和巖棉在初始溫度及最高設定溫度下的不同熱導率μ(w·m-1·k-1)，根據老化室的結構及房間六個面的面積計算整個系統的絕熱系數ξ(㎡·k·w-1),然后計算出一定時間內達到最高設定溫度整個系統實際所需的熱量，這樣就可計算出加熱器總的理論功率p。最后，根據系統冗余系數η算出加熱器總的實際功率pt。在定制加熱器時，要考慮各個加熱器的電壓等級和接法，是三角形接法，或是星形接法，或者是星形三角形混合接法。加熱器外穿不銹鋼散熱片，便于散熱，防止加熱器燒紅。

3 溫度控制系統

此控制系統采用pid控制儀進行溫度控制，當通過溫度傳感器采集的被老化的電子產品的溫度偏離所希望的給定值時，pid控制儀根據反饋的偏差進行比例、積分、微分運算，輸出一個適當?shù)目刂菩盘?hào)給執行機構(加熱器)，促使測量值恢復到給定值，達到自動控制溫度的目的。

3.1 控制數學模型

控制對象是一個具有滯后環節的一階系統，控制系統采用閉環延時輸出的pid調節方式。pid控制技術比較成熟，靈活可*。

連續調節的pid微分方程為

u=kp(e+ )+u0

對于微機控制而言，要使離散的控制形式逼近于連續的控制形式，采樣周期必須取得足夠短，這樣，可將描述系統調節規律的微分方程改變?yōu)椴罘址匠蹋阌诰幊?，?shí)現模擬控制的數字化。

pid差分方程為

un= [en+ ·t+ ( )]+u0

un為第n次的輸出量

u0為初始的輸出量

en為傳感器第n次的采集所得的偏差量

en-1為傳感器第n-1次的采集所得的偏差量

為比例系數

為積分時間

為微分時間

3.2控制器參數的調節

比例運算是指輸出控制量與輸入量的一階差商關系。儀表比例系數 設定值越大(比例帶δ越小)，控制的靈敏度越低，設定值越小，控制的靈敏度越高。增大比例系數有利于減小靜差，加速系統的響應，但比例系數過大會使系統產生大的超調，甚至產生震蕩，使穩定性變差。 積分運算的目的是消除靜差。只要偏差存在，積分作用將控制量向使偏差消除的方向移動。積分時間是表示積分作用強度的單位。增大積分時間對減小超調，減小震蕩有利，使系統趨向穩定，但系統的靜差的消除隨之減慢。儀表設定的積分時間越短，積分作用越強。比例作用和積分作用是對控制結果的修正動作，響應較慢。微分作用是為了消除其缺點而補充的。微分作用根據偏差產生的速度對輸出量進行修正，使控制過程盡快恢復到原來的控制狀態，微分時間是表示微分作用強度的單位，儀表設定的微分時間越長，則以微分作用進行的修正越強，有利于加快系統的響應，減小超調，增加穩定性，但降低了系統對擾動的抑制能力，使系統對干擾過于敏感。在實際的調試過程中幾個方面都要兼顧，經過反復調試，使控制器處于最佳狀態。

3.2 溫度控制系統的結構

溫度控制系統主要由pid控制儀(我公司生產的wp-s805型)、可控硅、可控硅觸發器、溫度傳感器、加熱器、控制回路等組成，如圖3所示。

由溫度傳感器采集老化室內的溫度，然后把它傳給控制儀，控制儀把它與內部設定值進行比較運算，根據偏差值輸出控制量來調節可控硅導通角的變化的，也就是控制負載電流的變化，從而以閉環的控制形式達到自動控溫的目的。 另外，本控制儀還設置了溫度上限跳閘保護，這樣，當pid控制儀失靈時，可以起到雙重保護作用。控制儀通過標準的串行通訊接口與遠方計算機相連，后臺計算機可調用控制儀的現場數據，可進行控制儀內部數據的設定，并可打印實時溫度曲線。
